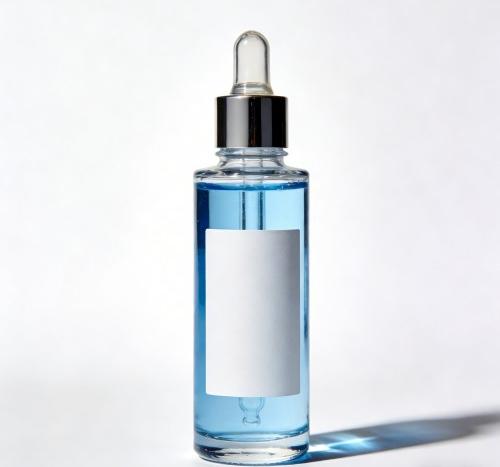

Mécanique rhéologique de la distribution de fluides visqueux : optimisation de la géométrie des pipettes en verre pour un dosage cosmétique homogène

Pour les formulations cosmétiques haut de gamme à haut poids moléculaire, telles que les matrices multicouches d’acide hyaluronique, les sérums concentrés en acide polyglutamique et les complexes lipidiques végétaux denses, la distribution du produit repose sur une mécanique des fluides précise. Les mécanismes de compte-gouttes standard frustrent souvent les utilisateurs finaux en raison des projections de produit, d'une évacuation incomplète ou d'un volume de dosage irrégulier. Ces problèmes de distribution découlent d'un déséquilibre entre les forces de cohésion internes de la formulation et la conception physique du canal de distribution. Pour surmonter ces obstacles de performance, il est nécessaire de procéder à une analyse précise de la rhéologie des fluides, de la pression capillaire et de l'énergie de surface à l'interface avec le verre.

La rhéologie des fluides et la mécanique de l'évacuation des pipettes

Les sérums cosmétiques sont rarement de simples liquides fluides. La plupart des formules anti-âge et hydratantes de pointe sont conçues comme des fluides non newtoniens, ce qui signifie que leur viscosité varie en fonction de la force physique, ou contrainte de cisaillement, qui leur est appliquée.

Comprendre le comportement de fluidification sous cisaillement des sérums

De nombreux sérums haut de gamme utilisent des réseaux polymères complexes — tels que l'acide hyaluronique réticulé ou des modificateurs à base de gomme xanthane — afin de procurer une sensation luxueuse et nourrissante sur la peau. Ces formulations présentent un comportement rhéologique de fluidité par cisaillement, ou pseudoplastique.

Lorsque le produit repose au repos dans un récipient en verre, ses chaînes moléculaires forment un réseau enchevêtré à haute viscosité. Cependant, lorsqu'un consommateur appuie sur la poire en élastomère d'un compte-gouttes, la pression ainsi générée force le liquide à s'écouler à travers un orifice étroit. Ce mouvement physique cise les chaînes polymères, les amenant à s'aligner parallèlement au sens d'écoulement et réduisant considérablement la viscosité temporaire du fluide.

Le comportement mathématique de ce mouvement de fluide à travers un tube de distribution étroit est calculé à l'aide du modèle de Herschel-Bulkley pour les écoulements non newtoniens :

$$\tau = \tau_0 + K \cdot \left(\frac{du}{dy}\right)^n$$

Où :

• $\tau$ représente la contrainte de cisaillement totale subie par le fluide.
• $\tau_0$ correspond à la limite d'écoulement, c'est-à-dire la force initiale nécessaire pour que le fluide visqueux commence à s'écouler.
• $K$ est l'indice de consistance, qui reflète l'épaisseur de base du matériau.
• $\frac{du}{dy}$ représente le taux de cisaillement, c'est-à-dire le gradient de vitesse du fluide circulant dans le canal.
• $n$ est l'indice de comportement rhéologique (où $n < 1$ indique un comportement de fluidification sous cisaillement).

Si l'embout de distribution n'est pas conçu correctement, le taux de cisaillement ($\frac{du}{dy}$) n'atteindra pas le seuil nécessaire pour surmonter la contrainte de fluage interne de la formulation ($\tau_0$). Dans ce cas, le fluide résiste à un écoulement régulier, ce qui le fait sortir de l'embout par des jets irréguliers et saccadés plutôt que sous forme de gouttes nettes et mesurées.

Déchets liés à la rétention capillaire et à la rétention des produits

Le phénomène inverse se produit lorsque le consommateur relâche la pression exercée sur l'ampoule. Les fluides visqueux ont tendance à adhérer aux parois intérieures et extérieures du tube distributeur, un phénomène connu sous le nom de rétention capillaire.

Lorsqu'un récipient standard est fabriqué à partir d'un tube de qualité inférieure ou à paroi rugueuse, une part importante du produit adhère à la paroi intérieure après chaque utilisation. Ce liquide retenu sèche au contact de l'air présent dans l'espace libre au sommet de la bouteille, formant ainsi des bouchons polymères croûtés qui obstruent le mécanisme.

Pour éviter tout gaspillage de produit et prévenir tout risque d'obstruction, le tube de distribution doit être fabriqué en verre borosilicaté ultra-lisse ou subir un polissage chimique interne afin de réduire son énergie de surface.

Paramètres techniques des embouts de pipette haute performance

Pour surmonter la résistance rhéologique, il est nécessaire de contrôler avec précision la forme et les dimensions de l'embout de distribution en verre. Les ateliers de moulage du verre utilisent des techniques avancées de travail au chalumeau ainsi que des équipements d'étirage automatisés pour façonner l'orifice de sortie conformément à des spécifications techniques précises.

          [ Tige du tube en verre supérieur ]
 | |
 | |
 \ /
 \ /   <-- Angle de l'orifice rétréci (30° à 45°)
 |    |
                   |    |    <-- Longueur de l'orifice (contrôlée à ±0,05 mm)
 / \
 +--------+  <-- Bord de sortie micro-perlé (empêche la pulvérisation)
 [Goutte]

Réglage du diamètre de l'orifice et de l'angle de conicité

La géométrie interne de l'embout détermine à la fois le volume de la goutte distribuée et la vitesse à laquelle celle-ci sort du tube.

• L'angle de conicité : La zone de transition entre la partie supérieure large du tube et l'orifice de sortie étroit doit présenter un angle de conicité progressif compris entre 30 et 45 degrés. Un angle abrupt et prononcé génère des turbulences et des poches d'air à l'intérieur de la colonne de fluide, ce qui entraîne une projection irrégulière du produit.
• Précision du diamètre de l'orifice : Pour les sérums cosmétiques de viscosité moyenne à élevée, le diamètre intérieur de l'orifice de sortie doit être maintenu dans une tolérance stricte comprise entre 2,20 mm et 2,40 mm. Si l'ouverture est inférieure à 2,00 mm, le fluide nécessite une pression excessive sur le bulbe pour être distribué ; si elle dépasse 2,60 mm, les formules à faible viscosité s'écouleront prématurément sous l'effet de la seule gravité.
• Cohérence de la longueur des terrains : La partie droite située à l'extrémité du tube, appelée « longueur de bord », doit être parfaitement uniforme sur toute sa circonférence. Toute variation de cette épaisseur entraînera une déviation du fluide sortant vers un côté, ce qui produira un jet de travers susceptible de manquer le bout des doigts de l'utilisateur.

Les types de pointes et leurs performances fonctionnelles

En fonction de l'épaisseur et du mode d'application de la formule de soin, les ingénieurs choisissent parmi trois formes principales d'embouts afin de garantir une distribution fiable :

Profil de la pointe	Conception structurelle	Viscosité optimale du fluide	Caractéristiques de performance de distribution
Embout cylindrique droit	Diamètres intérieurs et extérieurs uniformes des tubes, jusqu'à la face de sortie.	Faible à moyen (1 000 – 3 500 cPs)	Permet d'obtenir des gouttes volumineuses et rapides ; idéal pour les toniques aqueux légers et les huiles pour le visage.
Pointe à bille rétrécie	L'embout est chauffé puis comprimé vers l'intérieur afin de créer une petite ouverture circulaire.	Moyenne à élevée (3 500 – 8 000 cPs)	Augmente la vitesse de cisaillement pour les fluides visqueux ; empêche les coulures accidentelles et garantit une coupure nette des gouttes.
Embout de cornue coudé	L'embout de sortie est incliné de 15 degrés par rapport à l'axe vertical principal.	De faible à élevée (toutes viscosités)	Permet à l'utilisateur d'extraire jusqu'à la dernière goutte de sérum du fond du flacon.

Données relatives aux essais de compatibilité et de performance des matériaux

Afin d'évaluer les performances des différentes qualités de verre et des différents modèles de pipettes lors de la distribution de formules cosmétiques complexes, les développeurs effectuent des tests rigoureux à l'aide d'équipements d'extraction automatisés spécialisés.

Le tableau ci-dessous présente les résultats d'une évaluation des performances sur 50 000 cycles réalisée à partir d'une formulation de gel d'acide hyaluronique 2% à haute viscosité (viscosité : 6 500 cPs) conditionnée dans trois types de récipients différents.

Indicateur d'évaluation des performances	Tuyau moulé en verre sodocalcique avec extrémité à bord brut	Pipe en verre d'entrée de gamme avec embout droit standard	Tube en borosilicate de précision à embout rétréci
Régularité du volume de dosage (objectif : 0,50 ml)	Var. : ±18,41 TP3T (la présence fréquente de poches d'air entraîne des doses irrégulières)	Var. : ±8,21 TP3T (un léger écoulement du produit modifie le poids de la dose)	Var. : < ±1,51 TP3T (dosage extrêmement précis et reproductible)
Fréquence d'obstruction de l'orifice (50 000 cycles)	42 cas d'obstruction totale due à la formation d'une croûte de polymère	11 cas d'obstruction partielle et de projection de particules	Aucun cas d'obstruction ; la surface lisse empêche l'accumulation
Résidus de produit (adhérence interne)	Il reste 1,45 ml dans le tube (gaspillage important)	Il reste 0,72 ml dans le tube après la dernière vidange	Il reste moins de 0,12 ml ; évacuation presque totale du liquide
Propreté de la zone de chute	Formation importante de filaments ; le produit coule à l'extérieur du tube	Légers résidus ; il faut racler le bord de la bouteille	Coupure immédiate et nette ; aucune traînée de liquide résiduel
Résistance aux chocs mécaniques (durabilité de la pointe)	On a constaté de légers éclats lors du bouchage automatisé	Fractures ponctuelles au niveau de l'extrémité en cas de couple de serrage élevé	Aucune défaillance structurelle ; résistance thermique et mécanique supérieure

Analyse approfondie des indicateurs de performance

Les données issues des tests mettent en évidence des différences marquées quant à l'influence de la conception du verre sur l'expérience finale de l'utilisateur :

• Le système de moulage à la chaux sodée : Cette option ne donne pas de bons résultats avec les sérums visqueux. L'embout brut, découpé à la flamme, présente des irrégularités microscopiques à sa surface qui retiennent les chaînes polymères, ce qui entraîne un filage important du produit et un dosage irrégulier. Le liquide visqueux adhère aux parois intérieures rugueuses, sèche rapidement et provoque des obstructions fréquentes qui perturbent les tests automatisés.
• Le système de vitrage bas de gamme : Bien qu'il soit plus performant que le verre sodocalcique brut, son embout droit non rétréci ne parvient pas à générer une contrainte de cisaillement suffisante pour trancher proprement un gel épais. Le produit a tendance à former de longs filets lors de la distribution, ce qui oblige les utilisateurs à frotter l'embout contre le bord du goulot, provoquant ainsi des salissures autour de l'ouverture du flacon.
• Le système de borosilicate de précision : Cette configuration garantit des performances irréprochables. La forme effilée de l'embout accélère l'écoulement du liquide, ce qui réduit sa viscosité temporaire et assure à chaque fois un dépôt net et précis. Les parois intérieures ultra-lisses du verre de haute pureté minimisent la rétention capillaire, réduisant ainsi le gaspillage de produit à presque zéro et éliminant complètement les problèmes d'obstruction.

Normes de qualité de fabrication pour les systèmes de distribution à haut débit

Le respect de tolérances dimensionnelles très strictes sur des millions d'unités de production nécessite des contrôles de fabrication sophistiqués et une technologie d'inspection automatisée directement sur la ligne d'étirage du verre.

Profilométrie laser en ligne et contrôle des pointes

Au fur et à mesure que les tubes de verre continus sont découpés et façonnés en pipettes individuelles, ils passent par un système d'inspection optoélectronique multi-angles fonctionnant à grande vitesse :

  [Alimentation en tubes de verre bruts] ---> [Façonnage de précision à la flamme] ---> [Scanner laser à deux axes] ---> [Rejet pneumatique des pièces défectueuses]
                                        | | |
 (Forme l'embout rétréci) (Mesure le diamètre intérieur de l'orifice et (Élimine les unités non conformes
 la planéité de la surface à ±0,03 mm) présentant un écart > 0,05 mm)

• Mesure d'orifice à deux axes : Des caméras haute vitesse enregistrent les profils horizontal et vertical de l'embout façonné afin de vérifier que l'ouverture est parfaitement ronde. Tout produit présentant un écart d'ovalité supérieur à 0,05 mm est automatiquement éjecté de la chaîne par un jet d'air comprimé.
• Contrôle de la concentricité : Le dispositif de contrôle confirme que l'embout effilé s'aligne parfaitement avec l'axe central du corps supérieur du tube. Si l'embout est légèrement de travers, il risque de heurter la paroi intérieure du raccord en plastique lors de l'assemblage automatisé, ce qui pourrait endommager les composants.
• Inspection des microbilles : Pour les configurations haut de gamme, un scanner laser vérifie que le bord du verre a été poli pour former un micro-bourdon lisse et arrondi. Cette finition lisse élimine les arêtes vives susceptibles de rayer ou d'endommager les composants souples du système de compte-gouttes.

Élimination de la délamination interne du verre

Lorsque des récipients en verre de qualité inférieure sont exposés pendant de longues périodes à des formules cosmétiques fortement alcalines ou chimiquement agressives, ils peuvent présenter un défaut structurel appelé « délamination ».

Au cours de ce processus, les composants chimiques libèrent lentement des ions alcalins de la surface du verre, ce qui provoque le détachement de particules microscopiques de silice qui se retrouvent en suspension dans le sérum. Pour prévenir ce risque, les emballages de haute qualité doivent être fabriqués en verre borosilicaté de type I ou subir un traitement de surface interne spécifique au sulfate d'ammonium lors du processus de moulage. Ce traitement neutralise les ions alcalins libres, garantissant ainsi que le verre reste totalement inerte et sûr pour un stockage à long terme.

Adapter les spécifications d'emballage à la viscosité des liquides

En adaptant l'épaisseur de votre produit à la configuration appropriée du tube en verre et de l'embout, vous garantissez au consommateur une utilisation propre et fiable.

Soins aqueux légers (par exemple, sérums à base de vitamine B5 ou de niacinamide)

Les formulations à base d'eau présentent une tension superficielle relativement élevée et une faible viscosité. Ces liquides fluides s'écoulent facilement et peuvent couler de manière inattendue si l'ouverture du récipient est trop large.

Pour ces formules, il est recommandé d'utiliser un produit de haute qualité flacon en verre avec compte-gouttes L'ensemble, doté d'une pointe droite avec un orifice étroit de 1,80 mm, offre la résistance à l'écoulement nécessaire. Cette configuration empêche tout écoulement accidentel et garantit que le liquide est distribué goutte à goutte.

Sérums anti-âge hautement concentrés (par exemple, peptides, coenzyme Q10)

Les formulations à viscosité moyenne associent des lipides hydratants à des composés actifs anti-âge. Ces mélanges doivent présenter des propriétés équilibrées afin d'éviter à la fois les fuites et une distribution trop difficile.

Utilisation Flacons compte-gouttes en gros Équipés d'une pointe effilée de type stylo à bille, ces produits de milieu de gamme offrent d'excellentes performances. L'ouverture effilée permet un écoulement net et précis, empêchant le liquide de couler sur l'extérieur du tube en verre et garantissant ainsi la propreté de l'emballage.

Gels réparateurs intensifs et huiles de résinoïdes (par exemple, sérums à base de cellules souches végétales)

Les gels épais et très visqueux ainsi que les huiles denses offrent une résistance importante au déplacement, ce qui rend leur extraction difficile avec les solutions d'emballage classiques.

Pour gérer efficacement ces formules complexes, choisissez un flacon compte-gouttes en ambre équipée d'une pipette à tube courbé à large diamètre. L'ouverture de 2,50 mm réduit la résistance au dosage, tandis que l'embout coudé permet à l'utilisateur d'atteindre facilement les coins inférieurs du flacon pour récupérer les dernières doses du produit.

Foire aux questions

Pourquoi un compte-gouttes cosmétique a-t-il tendance à crachoter ou à expulser des bulles d'air en même temps que le sérum ?

La formation de bulles se produit généralement lorsque de l'air reste emprisonné dans la colonne de liquide à l'intérieur du tube en verre. Si la transition interne entre le corps large du tube et l'embout étroit est trop brusque, cela crée un écoulement turbulent qui entraîne l'incorporation d'air dans les gels épais. Ce problème peut être évité en utilisant une pipette présentant un angle de conicité progressif, compris entre 30 et 45 degrés, qui guide le fluide en douceur vers l'ouverture sans piéger l'air.

Pourquoi un sérum épais forme-t-il parfois un long fil irrégulier au lieu de se détacher en une goutte nette ?

La formation de filaments est le résultat direct de la grande élasticité du fluide et du faible taux de cisaillement au niveau de l'orifice de sortie. Lorsqu'un gel épais passe à travers une ouverture droite standard, la force appliquée n'est pas suffisante pour sectionner proprement les chaînes polymères. Le fluide s'étire en une longue traînée qui peut déborder sur le bord du récipient. Le passage à une pointe sphérique rétrécie accélère le fluide à la sortie, augmentant ainsi le taux de cisaillement et garantissant une coupure nette de la goutte.

En quoi le verre borosilicaté de type I diffère-t-il du verre sodocalcique de type III dans le domaine des cosmétiques ?

Le verre borosilicaté de type I contient une forte concentration d'oxyde de bore, ce qui lui confère une pureté chimique exceptionnelle et une grande résistance aux chocs thermiques. Il est pratiquement insensible à la lixiviation chimique et à la délamination, ce qui en fait le choix idéal pour les sérums actifs sensibles et hautement concentrés. Le verre sodocalcique de type III est le matériau standard utilisé pour la plupart des flacons cosmétiques ; il offre une excellente résistance structurelle et une protection contre les UV, mais sa résistance chimique est légèrement inférieure à celle du verre borosilicaté lorsqu'il est exposé à des liquides fortement alcalins pendant de longues périodes.

Qu'est-ce qui explique que le volume de dosage d'une bille roulante ou d'une pipette compte-gouttes varie au cours du cycle de vie d'un même produit ?

Un dosage irrégulier est généralement dû à des variations du diamètre intérieur de l'orifice de sortie ou à des fuites d'air au niveau d'un réservoir usé. Si le diamètre de l'orifice varie ne serait-ce que de 0,10 mm en raison de tolérances de fabrication trop larges, le volume de la goutte obtenue changera considérablement. De plus, si la poire souple est fabriquée dans un matériau de mauvaise qualité qui se dégrade au contact d'huiles volatiles, elle perdra sa pression de vide au fil du temps, ce qui entraînera des aspirations plus faibles et incomplètes.

Un revêtement interne de la surface en verre peut-il remplacer l'utilisation d'un matériau en borosilicate haut de gamme ?

Les traitements de surface internes, tels que le fumage au soufre ou la siliconisation, peuvent améliorer la résistance chimique du verre sodocalcique bon marché en créant une barrière temporaire contre la lixiviation alcaline. Cependant, ces revêtements de surface peuvent s’user ou se rayer avec le temps, en particulier lorsqu’ils sont exposés à des formulations acides ou à des frottements mécaniques pendant la fabrication. Pour les produits haut de gamme contenant des principes actifs très sensibles, l'utilisation de verre borosilicaté solide de type I reste la méthode la plus fiable pour garantir la compatibilité à long terme et la sécurité du produit.
